hd PL32Beam

Harmonic Design Beamforming-Lautsprecher bieten ein großes Potenzial zur Verbesserung der Klangverteilung in komplexen Architekturen und stark hallenden Räumen. Ziel ist es, den Schall nur auf Zuhörerflächen zu fokussieren, während Oberflächen, die unerwünschte Reflexionen verursachen und störenden Diffusschall erzeugen, abgeschattet werden sollen. Dies führt zu einer wesentlich besseren Sprachverständlichkeit und einem erstklassigen Hörerlebnis für jeden Zuhörer, ermöglicht eine unauffällige Positionierung der Lautsprecher an bisher unpassenden Positionen, sowie eine flexible Anpassung der Lautsprecherabstrahlcharakteristik an verschiedene Anwendungen.

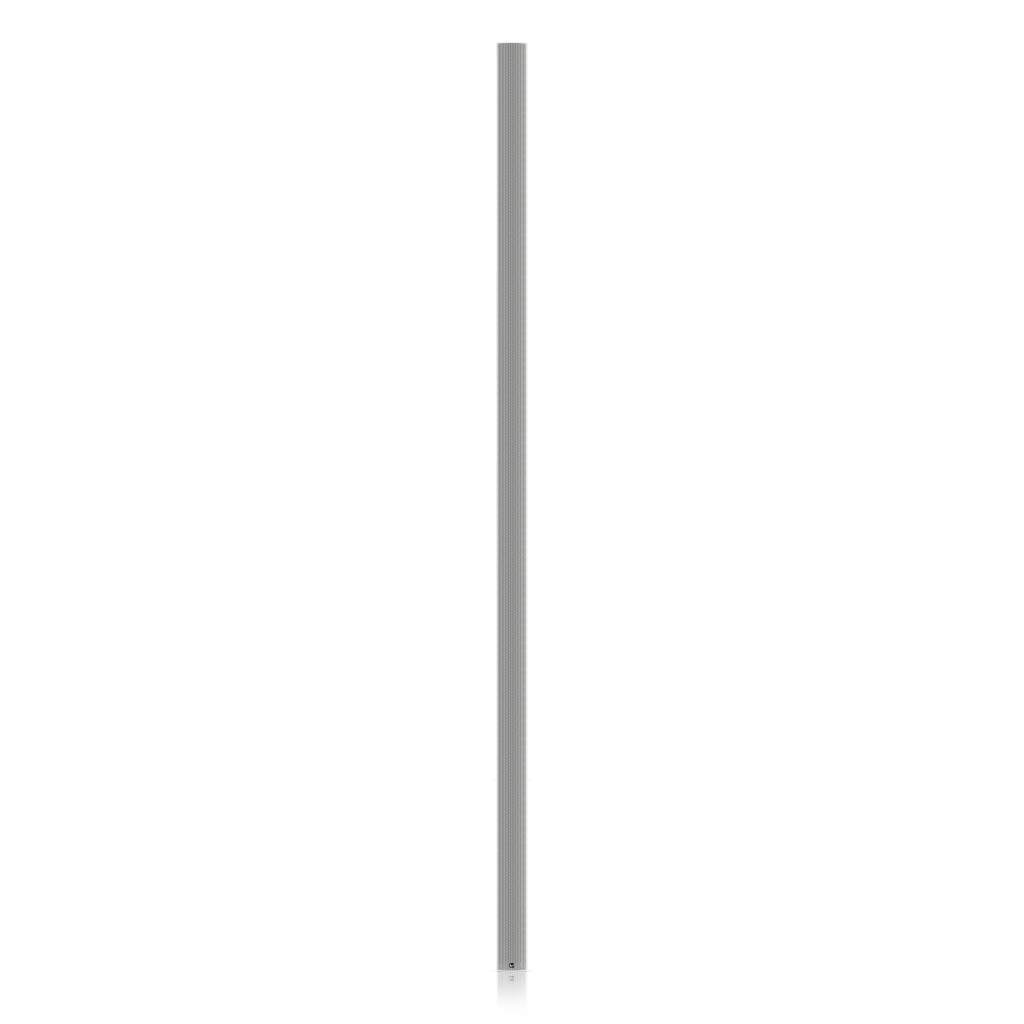

Die geringe Breite von 108 mm macht die hd PL-Serie zu einem der schmalsten Beamforming-Lautsprecher, der in Festinstallationen nahezu unsichtbar wird. Das elegante Aluminiumgehäuse und feine Stahlgitter mit hochwertiger Pulverbeschichtung fügen die schlanke, unaufdringliche Optik der Lautsprecher nahtlos in die Raumarchitektur ein und sorgen damit für Begeisterung bei Planern, Architekten, Systemintegratoren, Veranstaltern und dem Publikum.

Um ein Schallereignis vom Grundtonbereich bis zu den Obertönen zu übertragen, verwenden herkömmliche Lautsprecher mehrere verschiedene Arten von Wandlern. Daraus ergeben sich nicht nur in den Übernahmebereichen Unsauberkeiten, sondern auch ein anderes „Ansprechverhalten”. Die hd Säulenlautsprecher sind ausschließlich mit Fullrange-Lautsprechern ausgestattet und daher im wichtigen mittleren Frequenzbereich frei von Interferenzen, da jeder Lautsprecher die gleichen Eigenschaften hat. Das Ergebnis ist eine herausragende Klangqualität für Sprache und Musik, erweiterte Dynamik sowie eine gleichmäßige horizontale Abdeckung der Zuhörerbereiche.

Wir bieten mit unserer Beamforming-Technologie ein völlig neues Preis-Leistungs-Verhältnis. Dies ermöglicht die Nutzung der Technologie für Projekte, welche eine Beeinflussung der Schallabstrahlung benötigen würden, aber das Budget bisher überschritten hätte. Unsere firmenintern entwickelten und gefertigten Komponenten, Algorithmen und die zentrale Planungs- und Steuerungs-Software garantieren Kosteneffizienz für unsere Produkte.

Das modulare Konzept der hd PL-Serie setzt sich in der Beam-Serie fort. Bis zu 32 DSP/Verstärker-Kanäle, skalierbar in Segmenten von 8, Sonderlänge und RAL-Farben, fügen den Lautsprecher nahtlos in die Architektur ein – und nicht umgekehrt. Die Standardfarben sind schwarz (RAL 9005) und weiß (RAL 9010) ohne Aufpreis. Die durchgehende U-Nut auf der Rückseite des Aluminiumprofils ermöglicht die Verwendung von M6-Vierkantmuttern zur Befestigung eines Wandmontageadapters oder die Verwendung des hd Montageadapters für die schnelle und einfache Montage des Neig- und Schwenkbaren- Stativadapter für mobile Anwendungen. M6 Gewinde an der Ober- und Unterseite ermöglichen eine Wandmontage mit L-Befestigungswinkeln bei geringstem Platzbedarf. Die Elektronikeinheit ist in das Gehäuse des Lautsprechers integriert und wird durch das durchgehende fein strukturierte Designgitter mit hinterlegtem Akustikschaum optimal geschützt und sorgt für eine unauffällige Integration in jede Raumarchitektur.

Die Auswahl von 3“ Fullrange-Chassis ermöglicht die Verschiebung des zwangsläufig auftretenden räumlichen Aliasing von linearen Lautsprecher-Arrays bis zu den höchsten Frequenzen. Durch die zunehmende Direktivität der Lautsprecher wird dieses Phänomen ebenfalls unterdrückt. Die Anforderung, den Lautsprecherdurchmesser minimal zu halten, hat die Herausforderungen für unsere Entwicklungsabteilung in Bezug auf die Größe der Mehrkanalverstärker und DSP-Plattform erhöht, aber es war ein notwendiger Schritt, um die Musikalität sicherzustellen .

Basierend auf der enormen Rechenleistung unseres hd MultiDSP wurde eine neue mehrkanalige DSP-Architektur entwickelt, die den hohen Anforderungen von Beamforming-Algorithmen gerecht wird. Jeder der bis zu 32 Ausgangskanäle sowie der Anwenderkanal verfügt über ein 384 Taps FIR-Filter und 16x IIR-Filter in double precision. Der brandneue hd BeamDSP führt mehr als 300 Millionen Rechenoperationen pro Sekunde durch, um Echtzeitkriterien zu erfüllen und ausreichend Freiheitsgrade zu schaffen, die Schallabstrahlung nach Bedarf zu formen.

Jedes Lautsprecherchassis ist mit einem DSP-Kanal und einem digital-angesteuerten und mikroprozessorgesteuerten hoch modernen Class-D-Verstärker ausgestattet. Dies garantiert beste SNR-Werte für alle Gain-Einstellungen und die Möglichkeit, die Impedanz jedes Chassis permanent zu überwachen und seinen Status im Falle eines Fehlers zu detektieren. Jeder Verstärkerkanal kann bis zu 75 W an 4 Ω liefern und sorgt mit seiner Premium-Dynamik und ausreichend Headroom für unkomprimierte Audiowidergabe.

• 2In/32Out High-End hd BeamDSP mit mehr als 300 MIPS
• redundante Eingangssektion mit Fallback-Algorithmus
• analoge + digitale Eingänge mit Dante (optional)
• AdvancedDirectivityOptimization Algorithmus
• AdvancedRoomOptimization Algorithmus
• 384 Taps FIR-Filter je Eingang/Ausgang
• 16x IIR-Filter (double precision) je Eingang/Ausgang
• 75W Class-D Verstärker mit digitaler Ansteurung für besten SNR
• ImpedanceControl mit Fehlererkennung
• mehrstufige Limiter-Architektur (Peak/RMS/Thermal)
• hd LevelZ Software via USB

Um Beamforming-Lautsprecher ideal an die räumlichen Gegebenheiten anzupassen, ist es notwendig, eine Simulation durchzuführen und die Beam-Parameter zu optimieren. Daher wurde ein umfangreiches Simulationstool in die Remote-Software hd LevelZ integriert. Geben Sie Parameter wie Raumhöhe, -tiefe und Zuhörerhöhe ein und platzieren Sie den Lautsprecher an der gewünschten Position mit optionalem mechanischem Neigungswinkel und beginnen mit der Auswertung der Graphen bei verschiedenen Frequenzen, bis die optimalen Einstellungen gefunden sind.

Beam Steering ist die Grunddisziplin des Beamformings, bei der die Hauptkeule elektronisch nach oben oder unten gelenkt wird. Harmonic Design® Beamforming-Lautsprecher sind in der Lage, die vertikalen Hauptkeulen mit einer Genauigkeit von 0,1°/Schritt auf bis zu ± 60° einzustellen.

Herkömmliche Lautsprecherarrays weisen eine steigende vertikale Richtwirkung mit zunehmender Frequenz auf, was zu einem großen vertikalen Schallöffnungswinkel bei niedrigen Frequenzen und einem geringen vertikalen Schallöffnungswinkel bei hohen Frequenzen führt. Ein frequenzunabhängiger Öffnungswinkel bewahrt den gleichen vertikalen Schallöffnungswinkel über eine große Bandbreite und ist in 0,1°-Schritten von minimal 0° bis 90° einstellbar.

Der einzigartige Harmonic Design® Algorithmus ermöglicht bis zu 4 separate Beams, die individuell gesteuert werden und gleichzeitig einen vorgegebenen frequenzunabhängigen Schallöffnungswinkel erzeugen können.

Das herkömmliche Abstrahlsverhalten von Linienstrahlern enthält auch unerwünschte Nebenkeulen, die das Auditorium mit störendem Diffusschall anregen, wodurch die Sprachverständlichkeit sinkt. Durch die Anwendung spezieller Algorithmen auf die einzelnen DSP-Kanäle ist eine nahezu ideale, Lichtstrahl-ähnliche Hauptkeulen mit einer ausgeprägten Nebenkeulenunterdrückung erreichbar. Die Verbesserungen der Sprachverständlichkeit in hallenden Räumen durch Anwendung des ADO-Algorithmus sind extrem. Die Stärke der Optimierung kann vom Anwender entweder in Richtung maximaler SPL oder optimaler Richtwirkung eingestellt werden.

Standardmäßig liegt der Fokuspunkt von den Wellenfronten der einzelnen Lautsprecher im Unendlichen und erzeugt parallel laufende Druckwellen. In dieser unendlich Entfernung sind alle Wellenfronten perfekt korreliert und kohärent, was bedeutet, dass sie gleichzeitig mit der gleichen relativen Phase ankommen. Wenn diese große Reichweite nicht notwendig ist, kann es nützlich sein, die Wellenfronten in Schritten von 0,1 m auf die vorderen Reihen zu fokussieren, um den „Sweet Spot“ zu verschieben.
